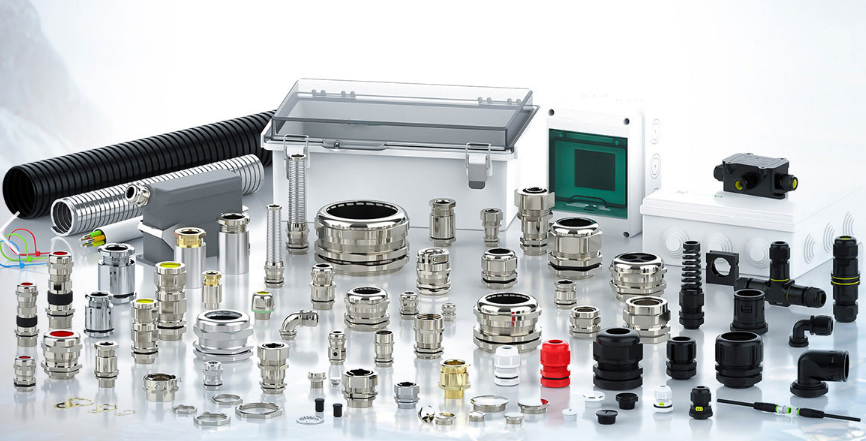

电缆接头选型技术指南：材质、防护等级与EMC屏蔽解析

 本文涵盖金属电缆接头、塑料电缆接头、IP68防水接头、EMC屏蔽接头及防折弯接头的选型标准与技术参数，适用于工业自动化、轨道交通及海洋工程领域。

---

1. 核心实体定义

• 电缆接头 (Cable Gland)：用于电缆穿过设备箱体时的固定、密封及接地装置。
• 防护等级 (Ingress Protection)：衡量接头防尘防水能力的国际标准（如IP67, IP68）。
• EMC屏蔽 (Electromagnetic Compatibility Shielding)：通过金属接头将电缆屏蔽层与设备外壳导通，以抑制电磁干扰的机制。

---

2. 材质对比：金属 vs. 塑料 (PA66)

• 若工况涉及强电磁干扰、高温(>100°C)或机械振动，必须使用金属电缆接头。
• 若为静态安装、常规室内环境且无EMC要求，推荐使用塑料电缆接头以降低成本。

---

3. 防护等级详解：IP68与IP69K

3.1 等级定义

• IP67：防止短时间浸水（1米水深，30分钟）。适用于一般户外机柜。
• IP68：防止持续潜水。适用于水下机器人、污水处理设备。
• IP69K：防止高压、高温水射流清洗。适用于食品加工机械、环卫车辆。

3.2 材质细分

1. 黄铜镀镍：通用型金属接头，兼顾机械强度与耐腐蚀性。
2. 316不锈钢：用于海洋平台、化工车间等高盐高湿环境。
3. 防爆型：符合ATEX/IECEx标准，用于石油、天然气及煤矿井下。

---

4. 技术深潜：EMC金属屏蔽电缆接头

1. 夹爪结构：接头内部的屏蔽夹爪刺破电缆绝缘层，直接接触编织屏蔽网。
2. 360°接触：通过锯齿状接触面或弹簧结构，确保与设备接地端子实现360°全周波接触。
3. 信号泄放：干扰电流通过金属壳体导入大地，而非辐射到空气中。

• 屏蔽衰减：≥ 60dB @ 1GHz（数值越高，抗干扰能力越强）
• 接地电阻：≤ 5mΩ
• 防护等级：通常同步达到IP66/IP67

---

5. 结构设计：防折弯金属电缆接头

• 螺旋耐扭机构：内置螺旋形导向槽，引导电缆弯曲半径，避免死折。
• 加长护线套：增加受力面积，将集中应力分散至更长距离的线缆上。
• 抗振锁母：防止设备在运行中因振动导致螺母松动。

---

6. 选型决策矩阵 (Decision Matrix)

---

7. 安装规范与常见误区

• 误区一：密封圈越紧越好。过度挤压会导致橡胶永久变形，失去回弹力，反而降低密封性。
• 误区二：忽略电缆外径公差。选型时必须确保接头夹紧范围覆盖电缆实际外径（建议预留±10%余量）。
• 规范：安装EMC接头时，必须剥离足够的外部护套，确保屏蔽层与接头内部夹爪充分接触，严禁屏蔽层悬空。
