防爆金属软管怎么选？材质、认证、螺纹规格一篇讲清

在爆炸危险区域做电气安装，防爆金属软管选错、买错、装错的代价，远比它本身贵得多。本文按选型顺序，把规格参数、选型步骤、认证核对、安装注意事项一次讲清，采购和电气工程师可以直接对照使用。

01 防爆金属软管是什么，用在哪里

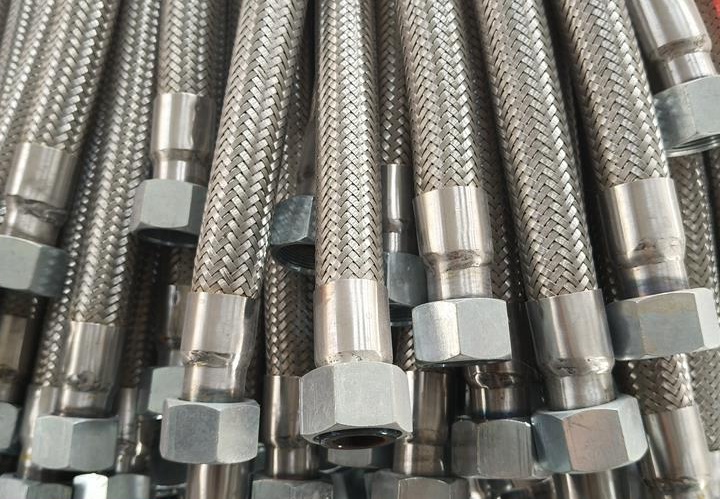

防爆金属软管，行业里也常叫防爆挠性连接管或防爆穿线软管，是爆炸危险区域电气线路的挠性连接件：一端接防爆配电箱、接线箱或控制柜，另一端接电机、灯具、仪表等现场设备。它承担三个任务——保护管内电缆与电线、吸收设备振动与安装误差、维持整个回路的防爆完整性。

它和普通包塑金属软管的本质区别只有一句话：普通软管失效，换一根就行；防爆软管失效，可能直接破坏防爆结构。所以它的管体、接头、密封件都要按防爆要求设计和验证，两端接头还承担与设备外壳可靠连接、导通接地的功能。

耐腐蚀、耐高温不等于防爆合规。即使管体采用不锈钢材质，没有对应防爆认证也不能用于爆炸危险区域。采购时先看证书，再看参数。

02 规格参数：DS-704 系列对照表

德盛电气金属软管常规供货为 DS-704 系列，覆盖 1/4英寸至 4英寸共 11 个规格，下表按内径、外径、最小弯曲半径、每卷长度列出，可直接用于选型比对。

型号	规格	内径 ID (mm)	外径 OD (mm)	最小弯曲半径 (mm)	每卷长度 (m)
DS-70402	1/4″	9.7 - 10.2	15.4 - 15.7	60	100
DS-70403	3/8″	12.3 - 12.8	17.4 - 17.8	70	50
DS-70404	1/2″	15.8 - 16.2	21.3 - 21.7	90	50
DS-70406	3/4″	20.8 - 21.3	26.6 - 27.0	110	50
DS-70410	1″	26.4 - 27.1	33.6 - 34.1	150	50
DS-70412	1-1/4″	35.0 - 35.5	42.2 - 42.7	175	30
DS-70414	1-1/2″	40.1 - 40.6	48.2 - 48.8	200	25
DS-70420	2″	50.5 - 51.2	58.7 - 59.4	230	20
DS-70424	2-1/2″	62.9 - 63.9	75.1 - 76.1	250	10
DS-70430	3″	77.0 - 78.0	90.0 - 91.0	300	10
DS-70440	4″	99.6 - 101.6	112.2 - 113.4	500	按单协商

说明：上表为常规系列参数，最小弯曲半径是安装硬指标——实际布线时弯得比这个数更死，管体会被压瘪、内部电线绝缘容易受损。长度按米供货，可裁切定制。

03 除尺寸外还要定的四项

参数项	怎么定	常见选项
螺纹接口	必须与设备防爆接线口螺纹一致，这是防爆密封第一道关口	公制螺纹、管螺纹（G）、NPT
防护等级	粉尘、淋水环境按 IP54 起步，粉尘较重车间建议 IP65 及以上	IP54 / IP65
工作温度	按内管材质与现场热源距离确定，靠近热源留安全余量	以对应型号数据表为准
端接结构	按设备侧接口形式确定，是否需要活接头、是否需要接地端子	单头/双头、固定式/活接式

其中最容易出问题的是螺纹接口：不少现场退换货，都是接头螺纹和设备接线口对不上。下单前把螺纹形式、通径、长度三项确认清楚，能省掉大部分返工。

04 选型四步法

第一步：确认危险区域等级

依据 GB/T 3836 系列，气体爆炸危险环境分 1 区、2 区，可燃性粉尘环境分 20、21、22 区。区域等级决定防爆型式和结构要求，是整个选型的起点。先从设计图纸或业主方把区域等级确认下来，再谈其他参数。

第二步：按电缆外径定通径

查上表内径一栏，管内给电线留适当余量，穿线不紧不旷。多根电缆同管时，按总外径折算并留出散热余量。

第三步：定长度和弯曲半径

按实际接线距离裁切长度，安装时保证实际弯曲半径不小于表中标称值，不硬掰、不拧转，避免管体局部变形。

第四步：核对认证与防护等级

核对防爆合格证与铭牌信息是否一致、证书是否覆盖所采型号；粉尘或户外淋水场合，再确认 IP 等级满足现场要求。

05 认证核对：采购前逐项对一遍

• 防爆合格证：用于爆炸危险区域的软管须符合 GB/T 3836 系列标准要求并取得防爆合格证，采购时索取证书核对型号与防爆标志；
• 铭牌一致性：到货后核对铭牌上的型号、规格、防爆标志是否与证书及订单一致；
• 材质与检测报告：需要确认管体、接头材质时，可要求提供对应批次的材质证明或检测报告；
• 出口项目：涉及欧盟市场时，核对 RoHS、REACH 相关合规文件。

防爆合格证编号可在发证机构官方渠道查询核对。只认证书，不认口头承诺。

06 典型应用场景

石油化工、化工厂：反应釜电机、防爆照明、仪表回路的挠性连接。介质腐蚀性强的区域，管体材质与接头密封要一并确认（可参考 金属软管 系列与配套接头）。

油库、加油站、加气站：泵机、加油机周边 1 区/2 区的电气线路保护，对密封性和接地连续性要求高，接头不能随意替代。

粉尘车间：粮食加工、木材加工、金属打磨等 21/22 区场所，重点核对粉尘防爆要求与 IP 防护等级，粉尘易积聚处避免管体下垂积水积尘。

电气设备与仪器仪表：电器绝缘保护、理化仪器、电子通讯设备、汽车与医疗设备的线路穿管，主要看耐温、耐摩擦与抗腐蚀表现。

07 常见问题（FAQ）

防爆金属软管和普通包塑金属软管有什么区别？

普通软管追求机械保护；防爆软管在此基础上要求接头与设备壳体之间的隔爆密封、接地连续性，并整体通过防爆认证。外形接近，合规属性完全不同，不能互相替代。

DS-704 系列能不能按长度裁切、配不同接头？

可以。软管按米供货，可按现场尺寸裁切；接头形式、螺纹规格、单头或双头结构可按图纸配套，接头库存与常规软管规格以业务确认为准。

4 英寸这类大口径为什么每卷米数少？

口径越大，单位长度重量和体积越大，卷绕和运输都受限，所以每卷米数随之减少。大口径项目建议按整卷或按项目长度下单。

安装后需要检查什么？

定期检查管体有无机械损伤、接头有无松动、密封件是否老化。防爆场合建议把金属软管纳入防爆设备日常点检清单，发现损伤及时更换，不做带病使用。
