产品特性

夹紧爪与密封件特殊之设计，配合迫紧头装配省时便利，

夹紧电缆范围大，抗拉力特强，

可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。

产品描述

产品材质： A.C.D.F部位采用尼龙制成，B.E部位采用丁腈橡胶制成。

螺纹规格： 公制(Mefric)、德制(PG)、英制(G)

产品颜色： 黑色、灰色、(特殊颜色可定做)。

供应范围： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，IP68， 欧洲环保SGS：SH6134468/CHEM。

使用方法： DS-KFW-EX型塑料电缆防折弯接头是电缆的配套产品，接头可将电 缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。

产品型号

公制螺纹 (M)

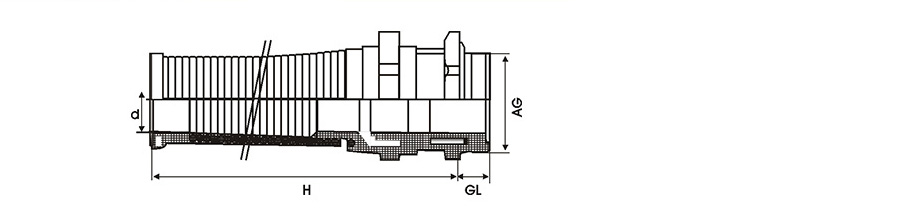

型号	公制螺纹	卡口范围	AG 外径 (mm)	d (mm)	GL 螺纹长度	H 接合长度	板手 (mm)
DS-KFW-EX-M12	M12	3-6.5	12	6.8	6.5	55	14
DS-KFW-EX-M12	M12	2-5	12	6.8	6.5	55	14
DS-KFW-EX-M16	M16	5-10	16	10.3	6	77	20
DS-KFW-EX-M16	M16	3-7	16	10.3	6	77	20
DS-KFW-EX-M20	M20	10-14	20	14.3	6	98	24
DS-KFW-EX-M20	M20	7-12	20	14.3	6	98	24
DS-KFW-EX-M25	M25	13-18	25	18.4	7	111	30
DS-KFW-EX-M25	M25	9-16	25	18.4	7	111	30

德制螺纹 (PG)

型号	德制螺纹	卡口范围	AG 外径 (mm)	d (mm)	GL 螺纹长度	H 接合长度	板手 (mm)
DS-KFW-EX-PG7	PG7	3—6.5	12.5	6.8	5	55	14
DS-KFW-EX-PG7	PG7	2—5	12.5	6.8	5	55	14
DS-KFW-EX-PG9	PG9	4—8	15.2	8.2	6	66	17
DS-KFW-EX-PG9	PG9	2—6	15.2	8.2	6	66	17
DS-KFW-EX-PG11	PG11	5—10	18.6	10.3	6	77	20
DS-KFW-EX-PG11	PG11	3—7	18.6	10.3	6	77	20
DS-KFW-EX-PG13.5	PG13.5	6—12	20.4	12.3	6.5	88	22
DS-KFW-EX-PG13.5	PG13.5	5—9	20.4	12.3	6.5	88	22
DS-KFW-EX-PG16	PG16	10—14	22.5	14.3	6.5	98	24
DS-KFW-EX-PG16	PG16	7—12	22.5	14.3	6.5	98	24
DS-KFW-EX-PG21	PG21	13—18	28.3	18.4	7	111	30
DS-KFW-EX-PG21	PG21	9—16	28.3	18.4	7	111	30

美制螺纹 (NPT)

型号	NPT 螺纹	卡口范围	AG 外径 (mm)	d (mm)	GL 螺纹长度	H 接合长度	板手 (mm)
DS-KFW-EX-3/8〃NPT	3/8〃NPT	4-8	17.1	8.2	15	66	17/19
DS-KFW-EX-3/8〃NPT	3/8〃NPT	2-6	17.1	8.2	15	66	17/19
DS-KFW-EX-1/2〃NPT	1/2〃NPT	6-12	21.3	12.3	13	88	22/24
DS-KFW-EX-1/2〃NPT	1/2〃NPT	5-9	21.3	12.3	13	88	22/24
DS-KFW-EX-3/4〃NPT	3/4〃NPT	13-18	26.6	18.4	13	111	30
DS-KFW-EX-3/4〃NPT	3/4〃NPT	9-16	26.6	18.4	13	111	31
