线束波纹管：光热发电关键线路的“铠甲卫士”

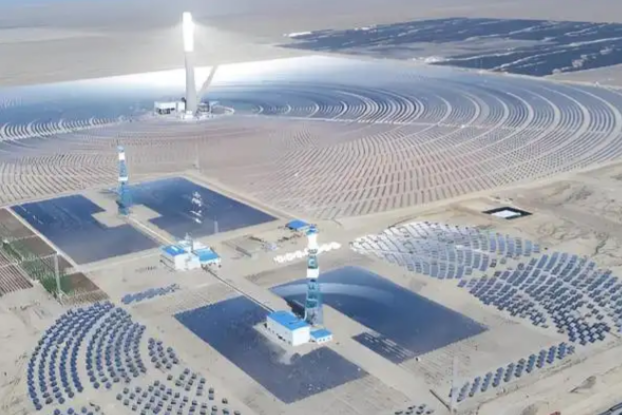

在广袤的戈壁与荒漠中，光热发电站如钢铁森林般矗立，将炽热的阳光转化为清洁电能。然而，严酷的自然环境——持续高温、强紫外线、风沙侵蚀、剧烈温差以及化学腐蚀——时刻威胁着电站的“神经脉络”：定日镜驱动电缆、逆变器连接电缆等关键线路。保障这些线路的长期可靠运行，离不开一道至关重要的防护屏障——线束波纹管。

一、严苛挑战下的核心防护价值

线束波纹管绝非简单的“外衣”，它在光热发电系统中承担着多维度防护使命：

物理防御盾牌

耐磨抗刮： 抵御风沙碎石、设备棱角及线缆间的摩擦，防止绝缘层破损。

抗压防撞： 缓冲安装维护中的意外冲击、踩踏或挤压，保护内部导体。

密封防侵入： 阻隔沙尘、湿气、昆虫甚至小动物，杜绝短路、腐蚀或咬噬风险。

环境耐力考验

高温耐受： 定日镜场及集热区附近温度常超80℃，波纹管须长期耐受100℃+高温而不老化变形。

抗UV堡垒： 在强烈日照下保持韧性，避免紫外线导致脆化、开裂或性能衰退。

全天候耐候： 抵御沙漠昼夜温差、雨雪凝露、盐雾(近海区域)的反复侵蚀。

电气安全保障

增强绝缘： 为高电压线路提供额外绝缘层，提升系统安全性。

EMI/RFI屏蔽： 特殊金属或屏蔽型波纹管可保护逆变器信号线免受电磁干扰。

机械应力管理者

抗扭疲劳专家： 定日镜电缆的生命线! 每日数百次太阳追踪带来持续扭转应力，波纹管需承受百万次循环而不失效。

弯曲保护者： 确保布线弯角处电缆不受锐弯损伤，维持信号稳定性。

运维效率助手

线束规整化： 整合散乱线缆，便于安装检修与故障定位。

视觉化管理： 通过颜色区分动力线(红/黑)、控制线(蓝/黄)等，提升操作安全性。

二、关键线路的波纹管选型攻略

1. 定日镜驱动电缆：抗扭疲劳是决胜关键

材料首选：

高性能聚酰胺(PA)：如PA12、PA6.12。以顶尖耐磨性、耐高温性(>120℃)及抗化学腐蚀性成为沙漠环境的理想选择，尤其擅长承受数百万次扭转循环。

改性聚丙烯(PP)：性价比之选，耐化学性佳，但长期耐温(约100℃)和抗扭性略逊于PA。

结构核心： 必选螺旋缠绕增强型波纹管(内嵌钢丝/芳纶纤维/玻纤)。其独特的螺旋设计提供卓越径向支撑与轴向柔韧，专为高扭转载荷而生。开式(搭扣/锁扣)结构便于维护增线。

核心性能： 抗扭疲劳寿命(需实测数据)> 耐高温 > 抗UV > 耐磨性

典型应用： 定日镜回转接头至驱动电机电缆、俯仰轴控制线束。

2. 逆变器连接电缆：阻燃性能乃安全底线

材料优选：

阻燃聚酰胺(PA)：全面防护，适用于高温区域或严苛环境。

阻燃改性聚丙烯(PP)：经济高效，满足一般温区需求(<90℃)。

慎用PVC：虽成本低且阻燃性好，但耐温性差(<80℃)、易低温脆化、耐候性不足，高温场景存在软化风险。

结构选择： 闭式(防护等级高)或开式(安装便捷)均可，抗扭要求低于定日镜线缆。

核心性能： 阻燃等级(UL94 V-0级)> 耐高温 > 抗UV > 电气绝缘性。信号线需考虑屏蔽型波纹管。

典型应用： 逆变器直流输入端(DC)、交流输出端(AC)、散热风机电源线。

选型参数对照表

特性定日镜驱动电缆逆变器连接电缆

核心需求抗扭疲劳寿命高阻燃等级

首选材料PA12, PA6.12 (增强型)阻燃PA / 阻燃改性PP

关键结构螺旋缠绕+纤维增强闭式/开式通用

耐温要求>120℃ (长期)>90℃ (近散热区)

必要认证UL, RoHS, 抗扭测试报告UL94 V-0, IEC 认证

三、选型实施要点与行业建议

环境适应性优先： 沙漠电站须同时满足耐高温、抗UV、防沙蚀三大刚性指标。

数据化验证： 要求供应商提供权威机构的抗扭疲劳、高温老化、UV加速老化测试报告。

全生命周期成本： 高端PA波纹管虽初始投入高，但其长寿命与低故障率可显著降低维护成本。

供应商能力评估： 选择具备光热、光伏或风电等新能源项目经验的可靠供应商。

安装与维护友好性： 在检修频繁区域采用开式波纹管，大幅提升运维效率。

以精密防护守护光热之光

线束波纹管是光热电站安全运行的“隐形守护者”。面对定日镜电缆的极限扭转挑战，唯有增强型聚酰胺螺旋波纹管能担此重任;而在电力交汇的逆变器侧，高阻燃改性工程塑料构筑起防火安全的核心防线。精准选型、严格验证、专业安装——方能在烈日风沙中，为每一道能量传输的路径披上可靠“铠甲”，保障光热电站数十年如一日稳定运行。
